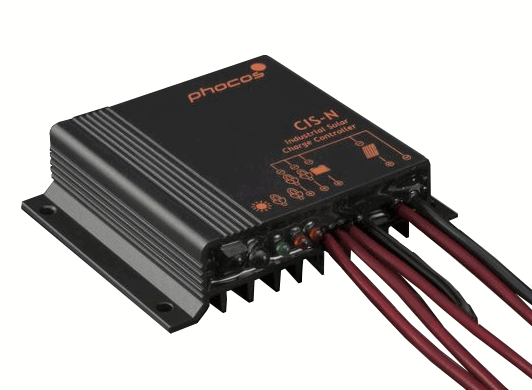

Phocos CIS-N
CIS-N 05-2L, CIS-N 10-2L, CIS-N 20-2L



Изтегли:

*Ръководство за експлоатация
*Сертификати

Зарядните контролери серия Phocos CIS-N са едни от най-новите членове на успешното семейство Phocos. Те са напълно капсулирани, високо-производителни контролери, осигуряващи оптимална производителност. Благодарение на високия клас на защита (IP68), CIS-N са идеални за приложения в тежки условия, като газовата и петролната промишленост (например дистанционно наблюдение, метеорологични станции, дистанционно управлявани клапани и много други). Също така са идеални за соларни външни приложения, които са изложени на тежки климатични условия. CIS-N са специално разработени като зарядни контролери за приложения, изискващи отрицателно заземяване, и разполагат с идентични свойства като популярната серия CIS.

Те се предлагат в две версии: версия  за един товар с функция за за затъмняване и версия за два товара и независим контрол на тези два товара.
Таймер и други полезни функции са напълно програмируеми чрез CIS-CU дистанционното управление. Малкия размер на устройствата предлага допълнителна гъвкавост, лесен монтаж  в почти всяко приложение
.


Основни характеристики:
  • За приложения във взискателна и сурова среда (напр. нефтената и газовата промишленост);

  • отрицателно заземяване;
  • Здрав алуминиев корпус;
  • Epoxy капсулирана платка, за да се предотврати корозия (IP68)
  • Инфрачервено дистанционно - аксесоар за контрол и програмиране (CIS-CU);
  • Интелигентни Таймер функции;
  • Широко програмируем диапазон;
  • Външен температурен сензор;
  • Четири етапа на зареждане на батерията (Main, Float, Boost, equalization);

  • Dimmable Load Output;
  • Автоматично 12/24 V разпознаване;
Технически параметри:

MODEL

CIS-N 05 CIS-N 10 CIS-N 20

System voltage

12/24 V auto recognition

Max. charge current

5 A 10 A 20 A

Float charge

13.8/27.6 V (25 °C)

Main charge

14.4/28.8 V (25 °C), 30 min. (daily)

Boost charge

14.4/28.8 V (25 °C), 2 h
Activation: battery voltage < 12.3/24.6 V
Equalization

14.8/29.6 V (25 °C), 2 h
Activation: battery voltage < 12.1/24.2 V (at least every 30 days)
Deep discharge protection:
Cut-off voltage
Reconnect level

11 – 12 V / 22 – 24 V
12.8/25.6 V

Overvoltage protection

15.5/31.0 V

Undervoltage protection

10.5/21 V

Max. panel voltage

50 V @ 24 V / 30 V @ 12 V

Temperature compensation
(Charge voltage)
−25 mV/K at 12 V
−50 mV/K at 24 V
Max. self consumption

5 – 8 mA at 12 V
6 – 10 mA at 24 V

Grounding

Negative terminal grounded

Ambient temperature

−40 to +60 °C

Max. altitude

4,000 m above sea level

Battery type

Lead acid (GEL, AGM, flooded)

Adjustment range:
Evening/morning hours
Night/day detection

0 – 15 h / 0 – 14 h
2.5 – 10 V
Wire length

10 cm

Weight

150 g

Dimensions (W x H x D)

82 x 64 x 20 mm

Wire cross section

1.5 mm2 1.5 mm2 2.5 mm2

Type of protection

IP68 (1.5 m, 72 h)

Dual Load

two on-off switches (CIS-N-2L)
