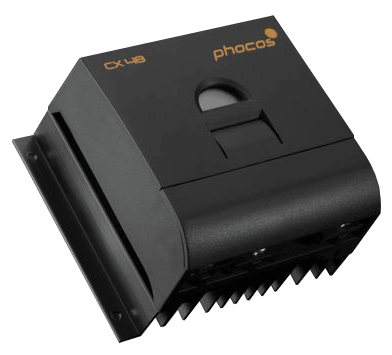

Phocos CXN
CX48-20, CX48-40




Изтегли:

*Ръководство за експлоатация
*Сертификати

Серията Phocos CX48    предлага изключителни възможности за своя клас. Освен PWM методът на заряд, в контролера е вградена температурна компенсация, както и широка гама от функции за контрол, програмиране и безопасност.

Състоянието на зареждане на батерията се показва постоянно чрез стълбовидна диаграма, включително входен и изходен ток, състояние на товара(например претоварване, заряд и късо съединение). Режимът на защита от дълбок разряд има 5 настройки: две фиксирани напрежения, две напрежения за товара и едно адаптивно (за защита на батерията). Допълнителни функции са звукова аларма и възможност за настройване на нощен режим, стандарт за всички контролери CX.


Основни характеристики:
  • LCD - Charge and discharge status display;

  • Audible alert before load disconnect;

  • Load status indicator;

  • 5 load disconnect algorithms;

  • Integrated temperature compensation;

  • Full electronic protection;

Технически параметри:

MODEL

CX48 20 CX48 40

System voltage

24/48 V auto recognition

Max. charge/load current

20 A 40 A

Float charge

27.4/54.8 V (25 °C)

Main charge

28.8/57.6 V (25 °C), 30 min. (daily)

Boost charge

28.8/57.6 V (25 °C), 2 h
activation: battery voltage < 24.6/49.2 V
Equalization

29.6/59.2 V (25 °C), 2 h
activation: battery voltage <24.2/48.4 V
Deep discharge protection:
State of charge dependent
Voltage dependent

Adaptive
Reconnect level

A: 22.8 - 23.8 V / 45.6 - 47.6 V
B: 22.0 - 23.5 V / 44.0 - 47.0 V
A: 22/44 V
B: 23/46 V
22.0 - 24.4 V / 44.0 - 48.8 V
25.6/51.2 V


Overvoltage cut off

31.0/62.0 V

Undervoltage cut off

21.0/42 V

Max. panel voltage
(Overvoltage protection by varistor)
50 V in 24 V system
95 V in 48 V sysem
Temperature compensation
(Charge voltage)
-50 mV/K at 24 V
-100 mV/K at 48 V

Self consumption

< 10 mA

Grounding

positive grounding

Ambient temperature

-20 to +50 °C

Max. height

4,000 m above sea level

Battery type

lead acid GEL, AGM, flooded

Wire cross section

=< 16 mm2

Weight

348 g

Dimensions (W x H x D)

110 x 92 x 58 mm

Type of protection

IP 22
